单掺粉煤灰 C30 配合比实测：28 天强度 44.1MPa，7 天达设计值 93.7%
2026 年 8 月，两批采用单掺粉煤灰胶凝体系（不掺矿粉）的混凝土试件先后完成试压，交出的成绩是这样的：
- C20 试件，28 天龄期：32.9 MPa —— 达到设计强度的 164.5%
- C30 试件，7 天龄期：28.1 MPa —— 达到设计强度的 93.7%
- C30 试件，28 天龄期：44.1 MPa —— 达到设计强度的 147.0%
三组试件的单组强度，均高于 GB/T 50107 对样本量不足 10 组时规定的单组最低值（1.15 倍设计强度）。本文把试件照片、压力试验机原始记录与全部试验条件一并公开。
真正值得说的不是这几个数字本身，而是它们背后的胶凝材料体系——只掺粉煤灰，不掺矿粉。
一、实测数据一览
| 试件编号 | 设计等级 | 龄期 | 试件规格 | 破坏荷载 | 实测强度 | 设计值 | 达成率 |
|---|---|---|---|---|---|---|---|
| 2026.8.19 试件 | C20 | 28 天 | 150×150×150 mm | 740.45 kN | 32.9 MPa | 20 MPa | 164.5% |
| 2026.8.6 试件（砂率 40%） | C30 | 7 天 | 150×150×150 mm | 632.68 kN | 28.1 MPa | 30 MPa | 93.7% |
| 2026.8.6 试件 1 | C30 | 28 天 | 150×150×150 mm | 992.94 kN | 44.1 MPa | 30 MPa | 147.0% |
抗压强度由压力试验机自动采集破坏荷载后按承压面积换算，换算系数 1（标准立方体 150×150 mm，承压面积 22500 mm²）：
- 740.45 kN ÷ 0.0225 m² = 32.91 MPa
- 632.68 kN ÷ 0.0225 m² = 28.12 MPa
- 992.94 kN ÷ 0.0225 m² = 44.13 MPa
三者均与设备屏显数值一致。C30 同批试件 28 天强度相比 7 天增长 1.57 倍，符合掺粉煤灰体系后期强度持续增长的特征。
二、原始记录：试件照片与压力试验机数据
C20 批次

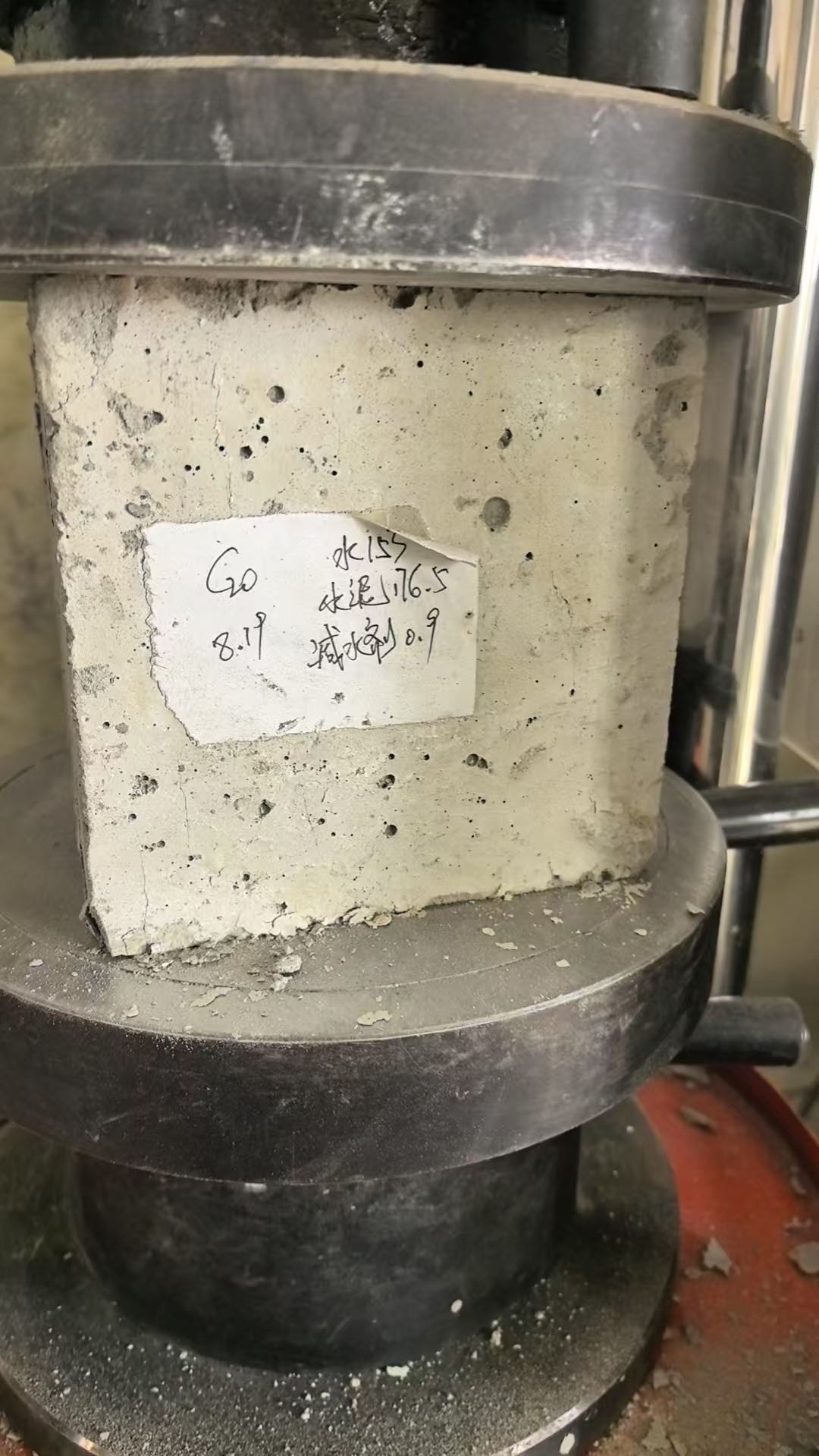

图 1：C20 试件，成型日期 8 月 19 日。

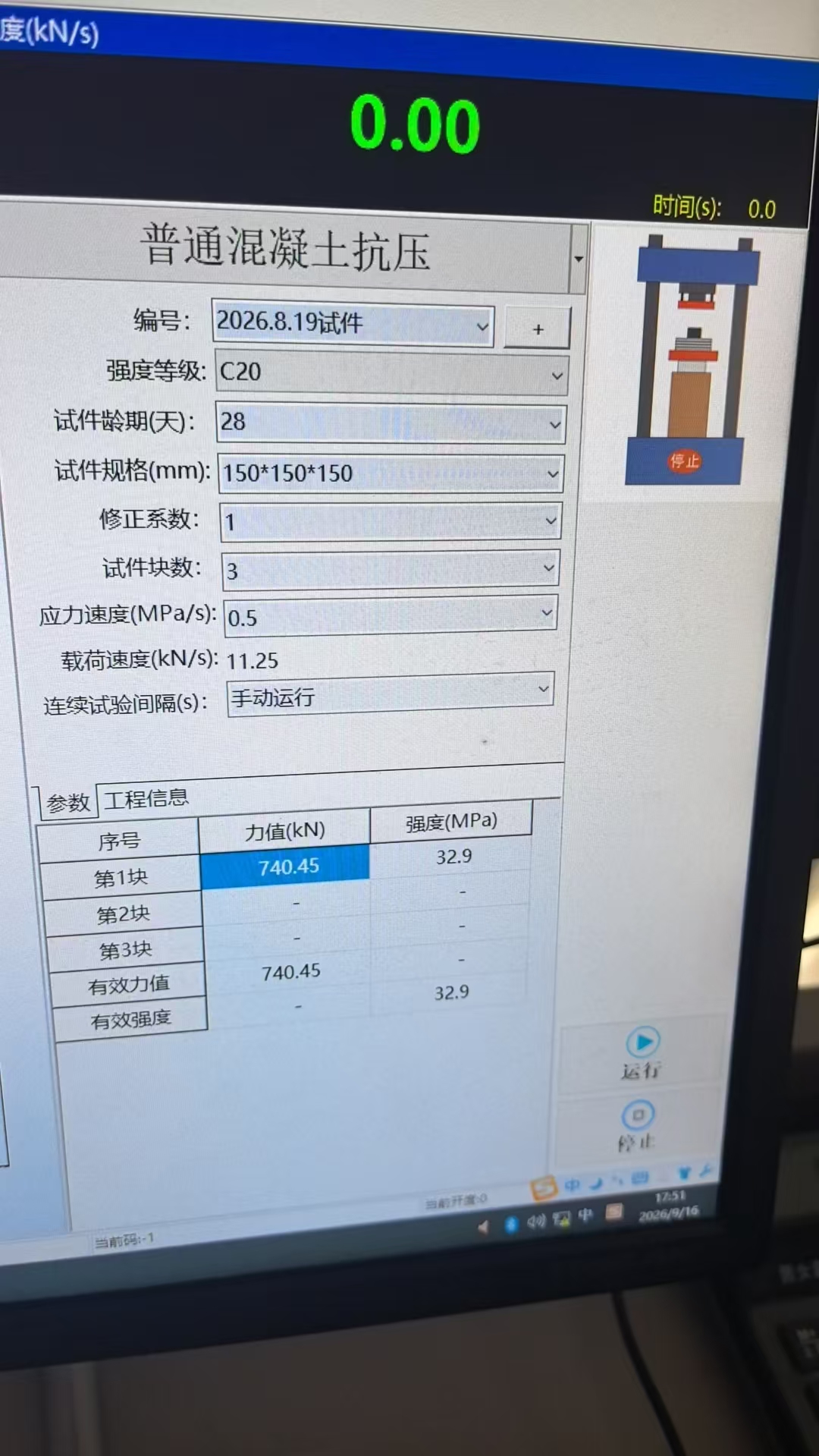

图 2：压力试验机原始记录——强度等级 C20，龄期 28 天，试件规格 150×150×150 mm，破坏荷载 740.45 kN，换算抗压强度 32.9 MPa。
C30 批次

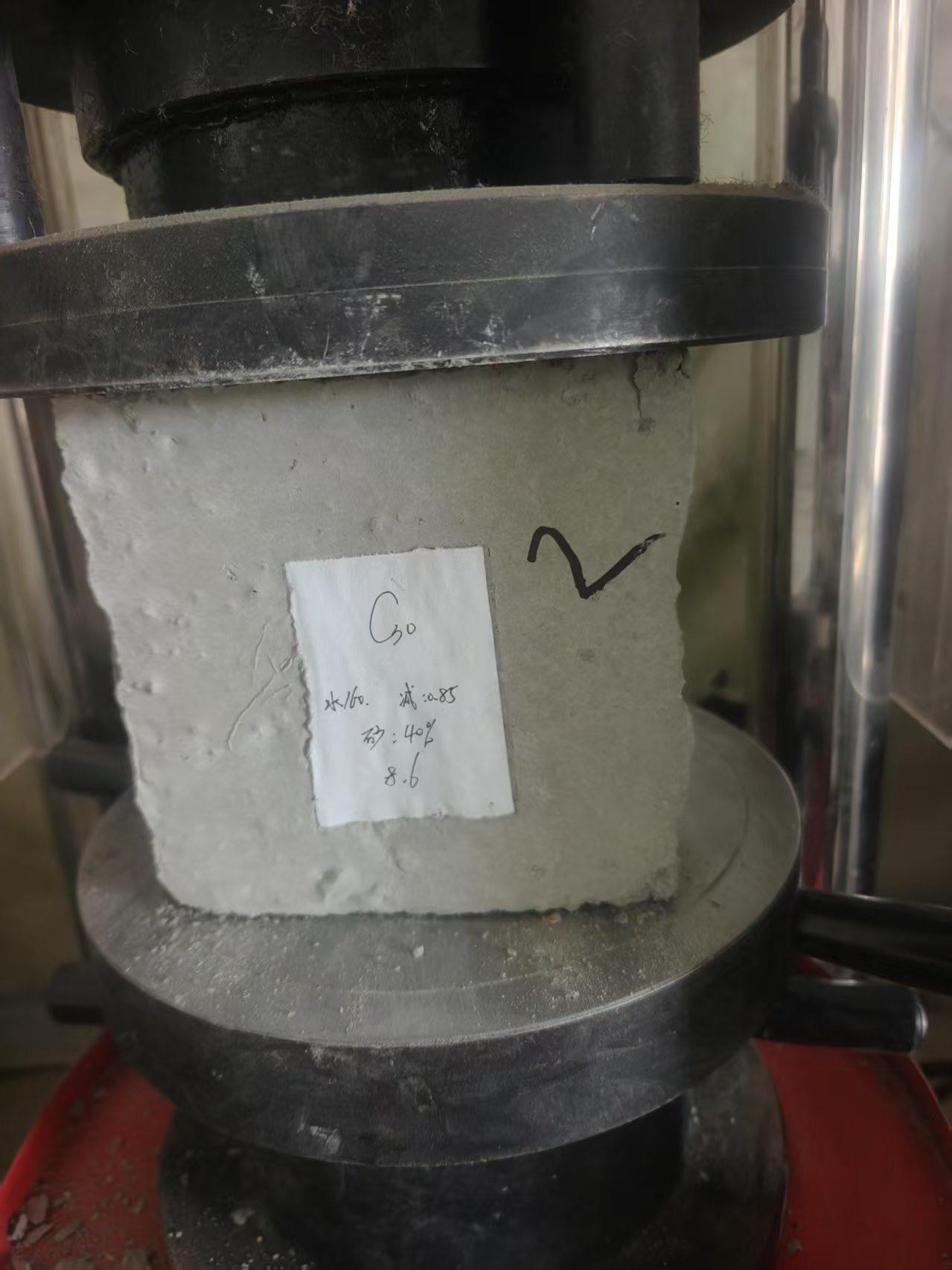

图 3：C30 试件，成型日期 8 月 6 日，标签记录砂率 40%。

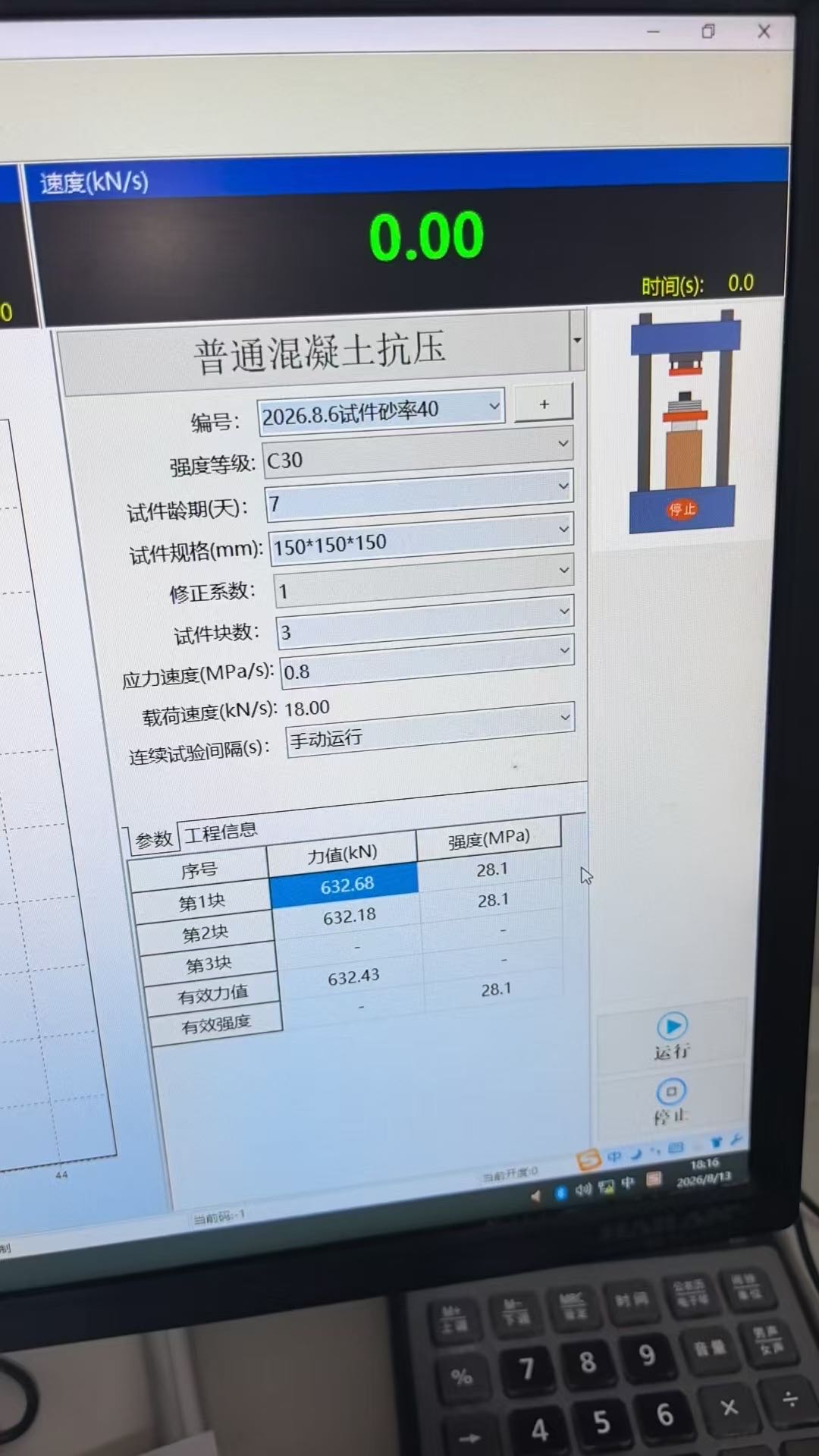

图 4：压力试验机原始记录——强度等级 C30，龄期 7 天，破坏荷载 632.68 kN，换算抗压强度 28.1 MPa。

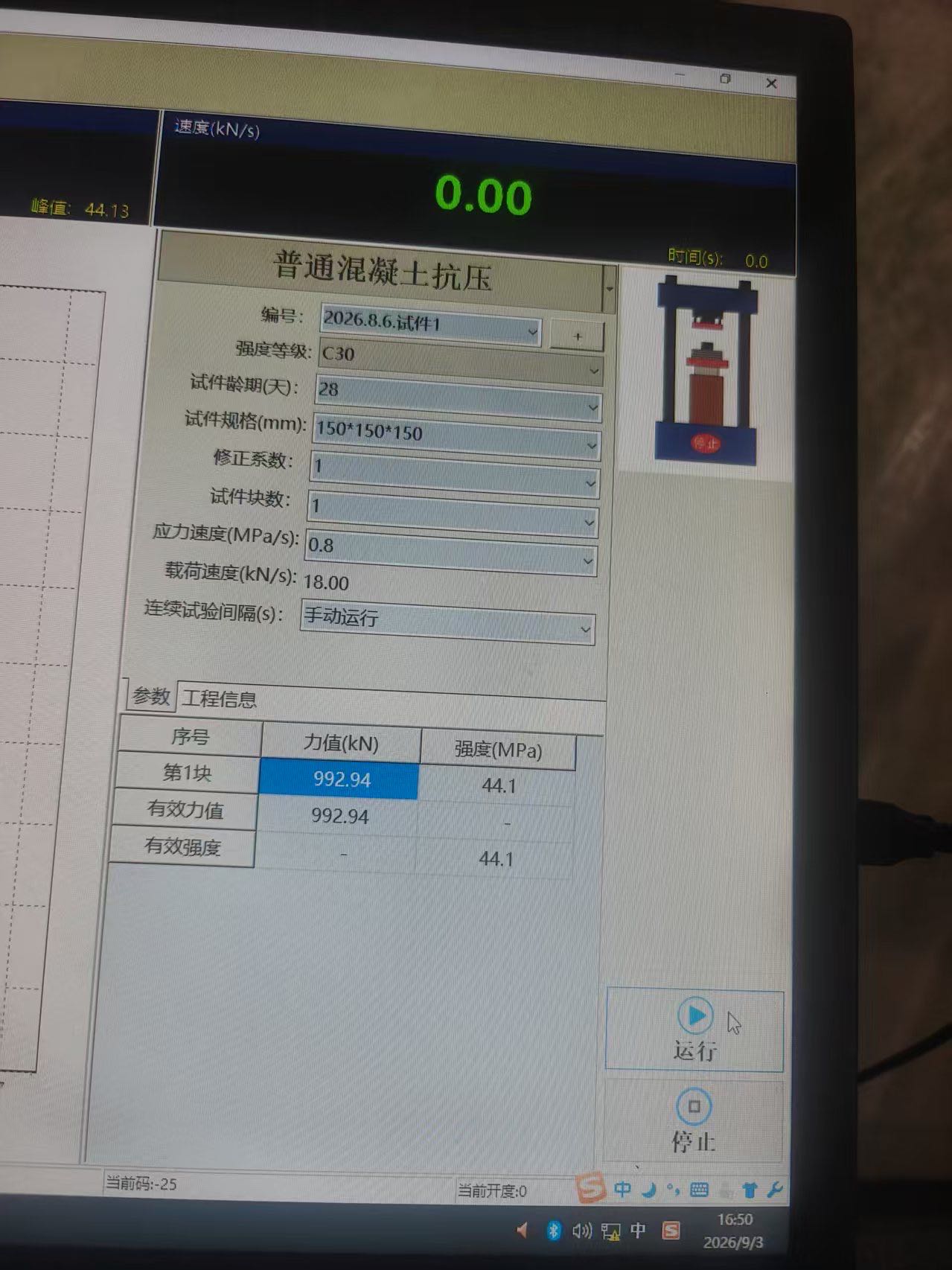

图 5：压力试验机原始记录——强度等级 C30，龄期 28 天，破坏荷载 992.94 kN，换算抗压强度 44.1 MPa。
三、单掺粉煤灰是什么？为什么不掺矿粉
单掺粉煤灰，指混凝土的胶凝材料中只掺入粉煤灰一种矿物掺合料，用粉煤灰部分替代水泥，不掺矿粉（粒化高炉矿渣粉），也不做"粉煤灰＋矿粉"的双掺组合。
与之相对的双掺，是同时使用粉煤灰与矿粉两种掺合料，利用两类材料的活性差异互补。
行业内普遍把双掺当作"更稳"的方案，理由有两条：一是矿粉的早期活性高于粉煤灰，7 天强度更容易起来；二是两种掺合料叠加，性能调节的余地更大。
但代价同样明确：多一种胶材，就多一条采购渠道、一个料仓、一套计量设备、一处误差来源。对矿粉供应半径较长的地区（例如新疆北部），这条链路的代价会明显放大。
所以"单掺到底能不能顶住强度"，就成了这个方案能不能成立的第一道门槛。
四、C30 配合比 7 天 28.1 MPa：早期强度是怎么起来的
行业对单掺粉煤灰最大的顾虑，就是早期强度起不来。
这个顾虑有物理依据：粉煤灰的火山灰反应依赖水泥水化生成的氢氧化钙，反应速率天然慢于矿粉。在传统经验里，粉煤灰掺量一旦提上去，7 天强度就不好看——因此冬期施工、赶工期、要求提早拆模的项目，往往不敢用单掺。
本次两批试件的实测结果，给出了另一条路径：
- C30 试件 7 天 28.1 MPa，已经摸到 30 MPa 的设计值线（93.7%）
- C30 试件 28 天 44.1 MPa，相对设计值富余 47%
对预拌混凝土企业来说，7 天强度比 28 天强度更有实际价值——它决定拆模时间、模板周转率，也决定冬期施工能不能正常排产。
一个值得注意的对照是：本批 C30 试件的标签记录显示砂率为 40%。砂率与骨料级配是影响早期强度的关键变量，而这类变量正是级配优化要处理的对象。
五、C20 配合比：水泥用量低，强度仍富余 64.5%
C20 是绝大多数商砼站方量最大的标号——基础、垫层、非承重构件，在年产量里占相当比例，同时也是单方利润最薄的一档。
这批 C20 试件在单掺粉煤灰体系下实测 28 天 32.9 MPa，达到设计强度的 164.5%。
它说明的道理很朴素：低标号同样不需要靠多加水泥去堆强度富余。富余应该是算出来的，不是买出来的。
六、粉煤灰混凝土配合比设计，为什么不能照搬别人的配方
看到这组数据，最容易产生的冲动是把这套配合比抄过来。不能这么做。
同样标号的单掺粉煤灰配合比，强度表现会被下面这些变量显著改变：
- 粉煤灰品质：烧失量、细度（45 μm 筛余）、需水量比——不同电厂、不同批次的粉煤灰差异很大
- 砂石条件：骨料级配、砂率、含泥量与泥块含量
- 水泥：品种、强度等级、混合材种类
- 外加剂：减水剂的减水率与饱和点，直接决定用水量
- 环境：养护温度、龄期、脱模时间
同一份配方，换一种粉煤灰或换一个砂石场，28 天强度可能相差一个标号。这也是为什么真正可用的路径是：用自己站里的原材料实测参数，重新求一次配比。
七、数据如何复核
本次试件在标准条件下成型与试验，全部参数公开：
- 试件规格：150 mm × 150 mm × 150 mm 标准立方体
- 养护方式：标准养护至规定龄期
- 加荷速度：按 GB/T 50081 执行，应力速度 0.5–0.8 MPa/s（对应加荷速度 11.25–18.00 kN/s）
- 强度换算系数：1，由压力试验机自动采集破坏荷载并换算
- 合格性判定：按 GB/T 50107，样本量不足 10 组时单组强度不得低于设计强度的 1.15 倍——C20 组 32.9 MPa ≥ 23.0 MPa，C30 组 44.1 MPa ≥ 34.5 MPa，均满足
原始记录保留试件编号、成型日期与试验时间戳，可接受复检与第三方比对。
八、常见问题
Q1：单掺粉煤灰配合比，7 天强度多少算正常？
A：行业经验值通常在 28 天强度的 60%–75% 之间。本文 C30 试件 7 天 28.1 MPa、28 天 44.1 MPa，7 天占 28 天的 63.7%，落在该区间内；但绝对值已经达到 30 MPa 设计值的 93.7%，这是级配优化的结果，不是常规水平。
Q2：粉煤灰掺量多少合适？
A：没有通用数值。C20～C50 各标号、不同粉煤灰品质与不同环境条件下的合理掺量差异很大。掺量过高会拖慢早期强度，过低则失去掺合料的经济性。正确做法是先按本厂原材料的实测参数算一遍，再用试件验证。
Q3：不掺矿粉，混凝土 28 天强度会不会不够？
A：不会。本文 C30 试件 28 天 44.1 MPa、C20 试件 28 天 32.9 MPa，均高于设计值。矿粉被普遍认为"更保险"，是因为它的早期活性高；但强度最终取决于胶凝材料总量、水胶比与骨料级配是否匹配，而不是单纯取决于掺合料种类。
Q4：大掺量粉煤灰混凝土，后期强度会倒缩吗？
A：不会倒缩。粉煤灰的二次水化反应在 28 天之后仍会持续进行，后期强度通常表现为缓慢增长。本文 C30 试件 28 天与 7 天之间 1.57 倍的增长比，与这一规律一致。
Q5：这套配合比能直接用在别的搅拌站吗？
A：不能照搬。粉煤灰的烧失量、细度、需水量比，砂石的级配与含泥量，都会显著改变最终的强度表现。砼睿AI 的做法是基于企业自有原材料的实测参数重新生成配比，而不是提供一份固定配方。
Q6：用智能级配系统，实测能省多少钱？
A：在已验证的企业场景中，实测每立方米混凝土可节省 20–50 元。这个数字来自实际生产对比，不是理论测算。
关于砼睿AI
砼睿AI（ConcreWis AI）是一套面向商品混凝土企业的智能级配决策系统，以水利水电科学研究院极值级配理论为算法内核，结合企业自有原材料的实测数据，自动生成满足强度、工作性与耐久性要求的混凝土配比，并在生产环节持续校准。
官网：https://www.concrewis.com
